概述：平衡流量計是新型的節能裝置，他比孔板流量計，文丘里管等測量精度更高，線性度趨于理想狀態。它是由差壓變送器，閥門和多孔平衡節流裝置組成。多孔平衡流量計可測量各種氣體、液體和蒸汽；流體條件可以從超低溫到超臨界狀態，過程溫度最高可達650℃，最大工作壓力可達 42MPa。多孔平衡流量計由于其特殊的結構，特別適合現場直管段短、介質較臟、流量較低的流量測量。同時由于其結構較簡單、安裝維護方便，因此可廣泛應用于冶金、電力、
化工、紡織、輕工、供熱等工業的流量測量中。

原理：平衡流量計的工作原理是和節流裝置的原理是一樣的，基于伯努力方程和流體連續性方程。當流體流經多孔平衡節流裝置時，流體流速加快，從而靜壓降低，這樣在多孔平衡節流裝置前后產生一個靜壓差，通過對差壓的測量，實現對流體流量的測量（見圖一），差壓的平方根與流量成正比。多孔孔板流量傳感器是一個多孔的圓盤節流整流器，當流體穿過圓盤的整流孔時，流體將被平衡整流，流體被最小化，形成近似理想流體，故稱平衡流量計，也稱自整流流量計。

特點：多孔平衡流量計采用了類似整流器一樣的幾何結構，因此其即保留了孔板的一些優點，同時也吸收了整流器的很多優點，在實際應用中有如下特點和優勢

1、多孔平衡流量計具有多孔對稱結構特點，能對流場進行平衡整流，降低了渦流、振動和信號離汛，流場穩定性大大提高，此結構還兼?zhèn)淞讼暤奶攸c(diǎn)，可以大幅度降低介質噪聲，使傳輸?shù)男盘?hào)更加穩定。精度比傳統節流裝置提升了 5～10 倍。

2、多孔平衡流量計能將流場整流穩定、且壓力恢復比傳統節流裝置快 2 倍，大大縮短了對直管段的要求。一般情況下直管段要求為前 2~5D、后 2D，從而省去大量直管段，尤其是特殊昂貴的材料的管道。

3、采用雙變送器測量，范圍度可以達到 1：30 甚至 1：40。多孔孔板流量計的β 值范圍為 0.25～0.90。

4、多孔平衡流量計多孔對稱的平衡設計減少了渦流的形成和紊流的摩擦，降低了動能的損失，在產生同樣差壓值情況下，永久壓力損失約為傳統節流裝置的 1/3，可大大降低運行成本，是一種節能型儀表。

5、多孔孔板流量計可用于測量各種臟污介質，如煤氣等。多孔的結構，提高了儀表耐臟污性能，且不易堵塞。

6、多孔平衡流量計可測量各種氣體、液體和蒸汽

技術參數：

1、測量精度：0.5%，1%，1.5%、2%

2、重復性：0.1%，0.2%，0.5%

3、測量范圍：10:1、甚至可達 20：1,雙變送器范圍可達40:1

4、直管段：0.5D~2D

5、口徑：DN15-DN2000

6、連接方式：法蘭式、夾持式、焊接式

7、取壓方式：法蘭取壓、螺紋取壓、焊接取壓

8、最高壓力：42MPa

9、適用流體：液體、氣體、蒸汽

10、流體溫度：最高650℃

安裝條件：安裝多孔平衡式節流裝置的管道應該是直的。在緊接裝置上、下游2D 長度管段范圍內的圓度應該實測，其圓度偏差分別為：上游2D 內±0.3%，下游2D 內±3%。且應以上游2D 長度內的測得的平均直徑作為多孔整流式節流裝置的設計用直徑。管道內壁可以是光滑的，也可以是粗糙的，但均應是干凈的。
安裝直管道要求（數值以管徑D 倍數表示）

多孔平衡式節流裝置的安裝要求：

（1） 節流裝置必須在管道清洗、掃線后方可進行安裝。
（2） 節流件在管道中的安裝應保證垂直，即節流件上游端面與管段軸線垂直度偏差在±1°之內。
（3） 作為貿易結算計量時，建議將節流件、法蘭等及上游側3D、下游側2D 長測量管組裝調整后接入主管道。
（4） 安裝時各管段與管段的連接處不得有任何管徑突變，且所有墊片不得突出管內壁，尤其是與節流件緊鄰處的墊片，否則會引起測量誤差。
（5） 安裝在水平或傾斜的管道時，取壓口的位置應視被測介質的不同，放在不同的位置；安裝在垂直管道上時，取壓口的位置可在取壓裝置的平面上任意選擇，但應注意下引出管應向上彎至兩引出管位于同一水平面。

平衡閥與三閥組的安裝要求：

（1） 調整差壓變送器的零點
（2） 防止差壓變送器的正負、壓室過壓

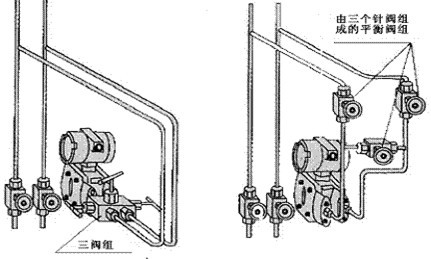

（3） 請按下圖所示方法與引壓管路連接

差壓變送器的安裝要求：

差壓變送器在工藝管道上的安裝位置與被測介質有關，為了獲得較好的安裝效果，應注意考慮下面情況：
（1） 防止變送器與腐蝕性或過熱的被測介質直接接觸
（2） 防止渣滓在引壓管內沉積，堵塞
（3） 正負壓兩側引壓管的長度應盡量相同
（4） 正負壓兩側引壓管內的液柱壓頭應保持平衡
（5） 引壓管安裝在溫度梯度和溫度波動最小的地方

測量不同介質時要求是不同的，我們細分一下：

測量液體時：差壓變送器應安裝在被測管道的旁邊或下面，以便氣泡排入管道中。

測量氣體時：差壓變送器應安裝在被測管道的旁邊或上面，以便積聚的液體容易流入管道中。

測量蒸汽時:差壓變送器應安裝在被測管道的下面，以便冷凝水能充滿在引壓管中。應特別注意，測量蒸汽或其它高溫介質時，要防止差壓變送器接觸介質的溫度超過變送器使用的極限溫度。
