電磁流量計傳感器在管道上的安裝
    在工藝管道上選擇傳感器的安裝地點時，應注意：
    (1)傳感器內流體的流動方向必須與傳感器上流動方向一致：
    (2)必須保證傳感器測量管內在所有時間始終充滿被測流體，傳感器不能在不滿管和有可能出現空管情況下工作；
    (3)傳感器應選取管內流體脈動較小的位置作為測量點。一般情況下，離泵、閥門等較遠的地方，儀表指示比較平穩，波動較少：
    (4)測量雙相流體時，應選擇不易引起相分離的地方；
    (5)對于聚四氟乙烯襯里的傳感器，應避免安裝在負壓管道和有可能產生瞬間負壓的地方；
    (6)要避免容易產生液俸電導率不均勻的場所，如添加液的電導率與基液不同，加液點最好設在傳感器下游。
    直管段長度要求
    根據經典理論，傳感器測量管內流速分布為軸對稱時，電磁流量計的測量準確度不受流速分布的影響。
    工藝管道中的彎管、閥門等都會引起流動畸變、二次流或漩渦，破壞了原有充分發展的流速分布狀況。要讓流體恢復其軸對稱的流速分布，需要相當長度直管段，或在流量傳感器前安置流動調整器。
    小口徑電磁流量計傳感器和有些中口徑傳感器從電松中心到測量管進口端距離(L)已相當丁幾倍直徑(D)長的直管段，這樣即使傳感器進口端前的流體流動是非軸對稱流，測量也不會受什么影響。但是，隨著儀表口徑的增大及傳感器結構的改進，L/D值愈來愈?。畟鞲衅鳒y量管本身組成的直管段已不足以使非軸對稱流“對稱化”。所以，電磁流量傳感器有上游置直管段的要求。

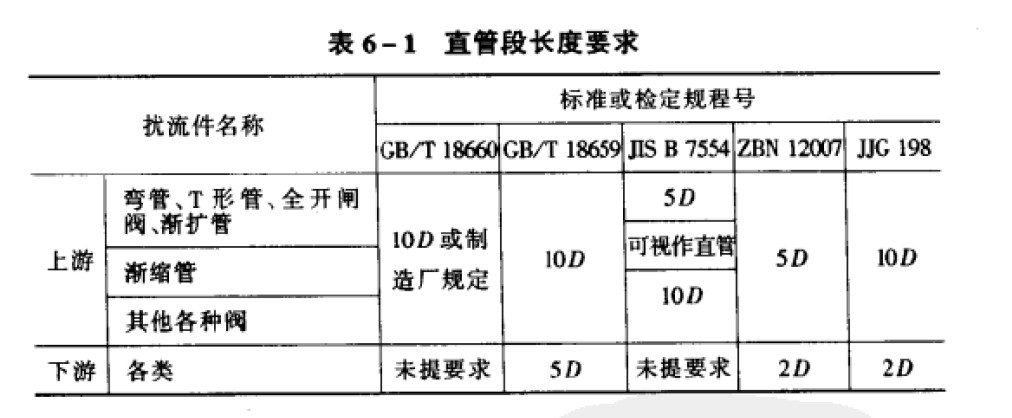

    各標準或檢定規程所提出的上下游直管長度亦不一致，忙總如表6-1。大部分均比通常儀表制造廠提出的要求高，這是為了保證達到0.5級精度等級儀表的要求

    國際標準IS0 6817是使用電磁流量計的標準，該標準認為對任何類型流動擾動至少應有10D的直管，精度才能保證不超過1qo。IS0 9104和JJG 198是為評定電磁流量計性能提出的文件。JIS B 7554是日本工業規格電磁流量計標準。表6-1所列JJG 198的直管段長度是為精度0.5級及以上的儀表而設定的。

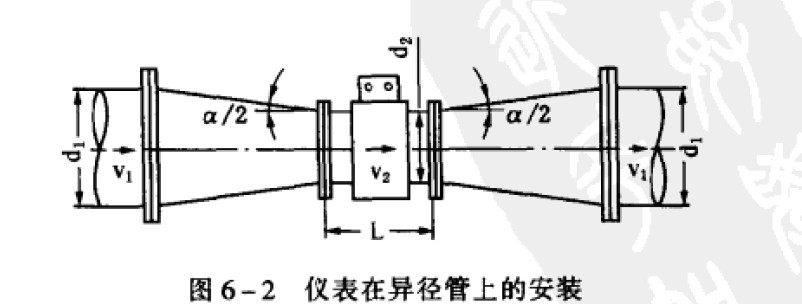

    JIS B 7554-1993提出常用的傳感器上游側直管段的布置如圖6-1。在傳感器口徑與工藝管道口徑不一致時，可采用異徑管過渡。如圖6-2。
    當管道內流速較低，特別是大口徑管道通常流速偏低，有時為滿足儀表對流速范圍的要求，在儀表部位局部提高流速，即選擇電磁流量計傳感器口徑小于工藝管道口徑，在傳感器的前后加接異徑管,而漸縮管可看作直管段

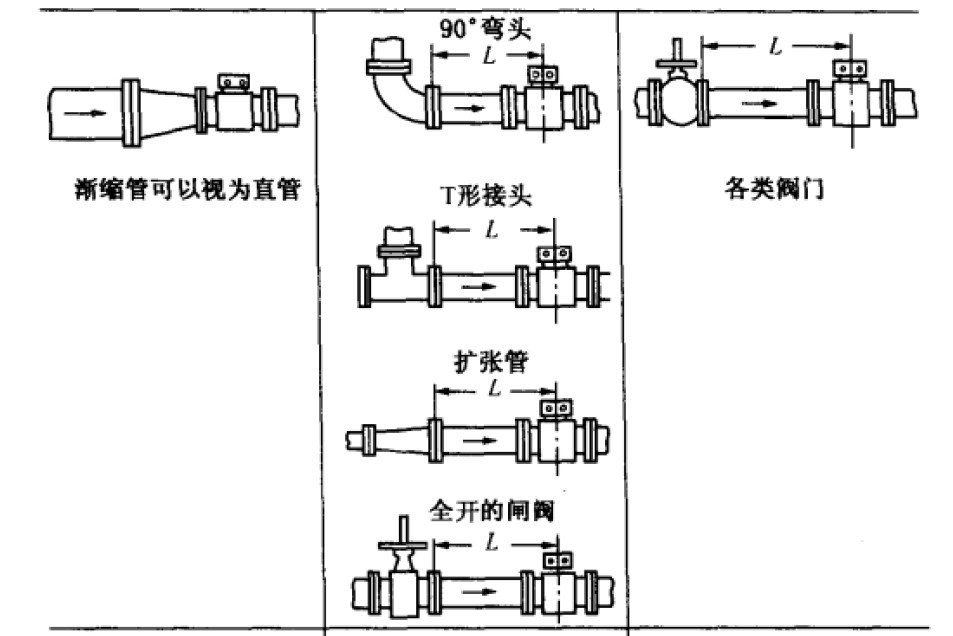

    圖6—I  對傳感器上游嘲直臂段的要求
    加裝異徑管會產生壓力損失。電磁流量計總的壓力損失由三部分組成：漸縮管中的壓力損失、漸擴管中的壓力損失和傳感器測量管中的壓力損失。
