電磁流量計的量程變換電路
       電磁流量計具有一個突出的優點是測量量程連續可調。這是因為從原理上傳感器的感應信號電勢與流速呈線性
關系，而轉換器的放大器或變換電路的增益或系數又可以做成成可變的。因此，可以作到不同大小的輸入感應電勢

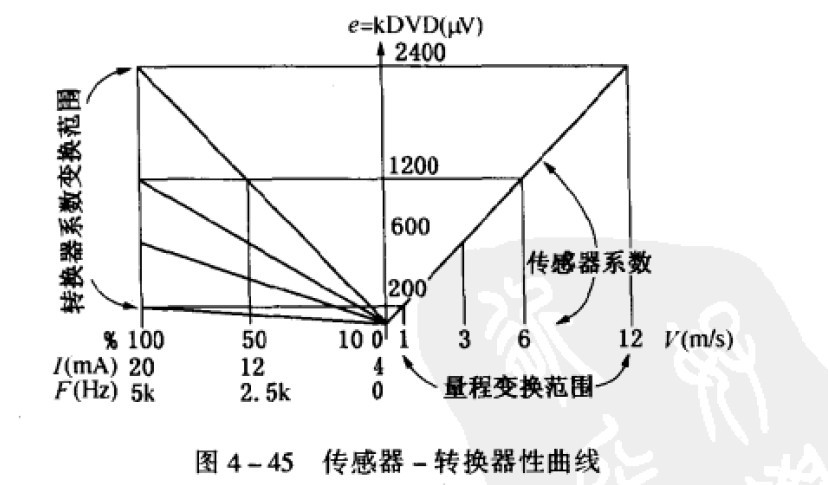

輸出的信號大小相同。如圖4 - 45所示，對于傳感器來講，流速一感應電勢特性曲線的斜率是一個固定的值；對
于轉換器的輸入一輸出特性曲線，不同的輸入的感應電勢值，通過修改斜率值，可以得到同樣的輸出電流或頻率值
也就是說，轉換器輸入一輸出特性曲線可以有無數多個斜率。因此，轉換器通過量程變換電路，可以有無數多個
量程值，用來適應不同流量或流速的測量。

        圖4 - 45所示給予我們一個提示：傳感器特性曲線中，理論上只有一個確定的斜率，即傳感器常數。在很大流
速測量范圍內傳感器常數值大小與轉換器的量程大小無關。但是考慮到轉換器的靈敏度和傳感器的噪聲，往往在
l m/s以上的任意量程測量范圍內，用實流標定的實驗方法求得傳感器常數。這樣，可以降低實流標定的上限流速
，減小校驗設備的投資和降低校驗成本    對于模擬電路的轉換器，往往把滿量程流量變換為流速來設置量程。例
如，口徑為DNIOO傳感器，滿量程流量為100m3／h，流速為3.536m/s，實際通過傳感器的流量為50r／h時，

電磁流量計感應信號為353. 6.uV，轉換器百分比、電流和頻率輸出分別為50%，12mA，2.5kHz。當量程值改為

200m3/h時，轉換器輸出變?yōu)?5%．8mA．1.25kHz。由于由流速變?yōu)榱髁康牧砍讨凳呛姓麛?shù)和小數的值，為

了保證測量精度，通常設置的量程值是具有二位小數的四位以上有效數字。這樣，采用2進制的可編程放大器就

難以保證精度和直觀的流速表示。
