電磁流量計勵磁電路
    勵磁電路是轉換器電路中非常重要的部分，低頻矩形波勵磁電路是轉換器中特有的電路，它關系著磁場的穩定．影響到信號的精度。勵磁電路通常由恒流源、基準電壓、電子開關、頻率與波形同步時間控制等電路組成。
    勵磁頻率與波形的同步時間控制
    前已述及，當前電磁流量計的勵磁以低頻為主，其頻率一般為工頻的l/8，即6.25Hz（對工頻為50Hz）或7.5Hz(對工頻為60Hr,)。為了適于漿狀導電液體測量，降低電極極化弓【起的低頻輸出晃動，有時采用i／2工頻，即25Hz,或30Hz的勵磁頻率；為了降低金屬測量管的渦電流和同相干擾，穩定零點，在傳感器特大口徑應用中，多使用1/16或1/32工頻，即3.125《3.75)H或1.5625(1.875) HZ。由此看來，一般勵磁頻率總是采用供電電源頻率的整數分之一，也就是說．勵磁電流的周期一般是供電電源周期的整數倍。這樣做的目的是以電源周期為信號同步采樣時間，串人流量信號中的工頻電壓的周期完全包絡在采樣時間內，工頻干擾電壓波形的正、負面積相等，平均值等十零，從而消除工頻串模干擾的影響。
    通常低頻矩形波勵磁的同步控制脈沖往往是由交流供電電源分頻產生。例如，將電源頻率2分頻、8分頻、16分頻、32分頻，即得到所需的勵磁頻率。同步時問脈沖的產生則可以通過門電路組成的時間控制電路獲得。圖4 - 20(a)所示應用CMOS電路的分頻得到1/8工頻矩形渡的勵磁控制脈沖V3，通過反相器將控制脈沖V3倒相1800，輸出另一路矩形波控制脈沖。這兩路矩形波脈沖分別去控制兩路勵磁的電子開關的導通或截止，使流過勵磁線圈的電流的方向交替改變，形成雙向交變的矩形波磁場，于是產生對于導電流體為基準零電平的雙向電壓流量信號?？梢詫⒘髁啃盘?hào)波形的正半周表示為正向流量信號，負半周表示為反向流量信號。所以，能夠通過對流量波形的鑒相，判斷流體流動方向。圖4 - 20(b)所示門電路就是用來采樣和流向鑒別的正向脈沖信號A和反向脈沖信號B的時間控制電路。
    從圖中波形還可以看到，不管是正向采樣還是反向采樣，采樣脈沖總是以流量信號的脈沖后沿為準向前采樣，采樣脈沖寬度為交流電源的一個周期(這里是20ms)。

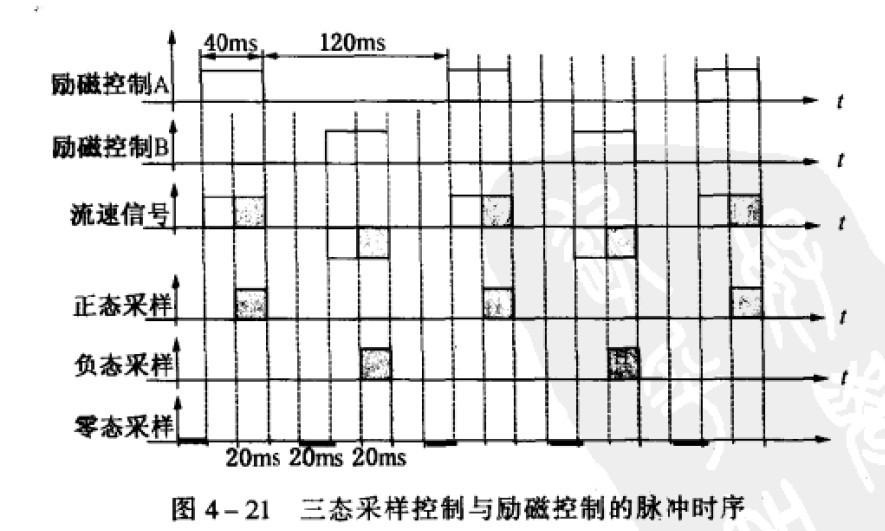

    在智能化轉換器中，低頻矩形渡勵磁的控制脈沖和同步采樣控制脈沖可以由時鐘脈沖經定時計數器的軟件分頻送人中斷得到。由CPU中斷控制產生的三態波勵磁控制和信號采集波形時序見圖4 - 21所示。
