電磁流量計數字通訊與現場總線
    單片機和現代數字通訊技術的發展，使得轉換器的信息傳輸能力大大加強，信息傳輸形式大大豐富。更重要的是，由于流量計等工業自動化現場檢測儀表的數字通汛．促成了自動化技術從單機控制發展到系統自動化和工廠自動化FA的重大變革。
    智能化轉換器通過單片機或附加集成通訊芯片可以構成雙向的串行通訊系統，如RS232C、RS485。利用一根通訊電纜，不僅能夠?qū)y量的數據和信息準確、安全地遠傳給接收計算機，而且能夠接受計算機發出的指令，進行參數設置的檢測和修改。如果在轉換器中加進調制解調器芯片，還能夠利用電話線、無線電或者光纖等介質媒體傳輸信息。這些傳輸信息方式能夠適應不同現場條件儀表的應用，使儀表的應用不僅更加方便、更加可靠，而且可以節約安裝成本，改善人員工作條件和勞動強度，提高工作效率。總之，智能化的數字通訊使得轉換器的自動化水平大大提高。
    1．RS485
    智能化電磁流量計應用RS；- 485總線接口可以組成測量網絡系統。RS - 485為半雙工通訊，在某一時刻，一個發送另一個接收。當多臺電磁流量計互連時，可以節省信號線，便于高速傳送。RS - 485比起RS232C傳輸信號距離長，速度快。傳輸率最大為lOMB/s，在此速率下，電纜長度為12m，如果采用較低的傳輸速率，如90000 B/S時，最大距離為1200m。以L-mag電磁流量轉換器為例，RS485的特點與性能參數如下：
    通訊接幾在物理上采用電氣隔離方式，隔離電壓1500V。通訊數據傳輸接口為半雙工方式，標準速率大于250kHz，通訊方向轉換時間為3 .5us。
    (1)電氣隔離能力：隔離電壓>1500 VP-p；
    (2)接口驅動能力：通?？山?6路負載，也可擴展到32路；
    (3)通訊線路長度：標準屏蔽雙絞線(lOOOm；
    (4)接口連接方式：兩線制，1對N．支持中繼器；
    (5)線路端點電阻：120fl；
    (6)通訊波特率：600、1200、2400. 4800、9600、14400：
    (7)主機通訊卡：MOX\ CP - 114、研華745B通訊卡

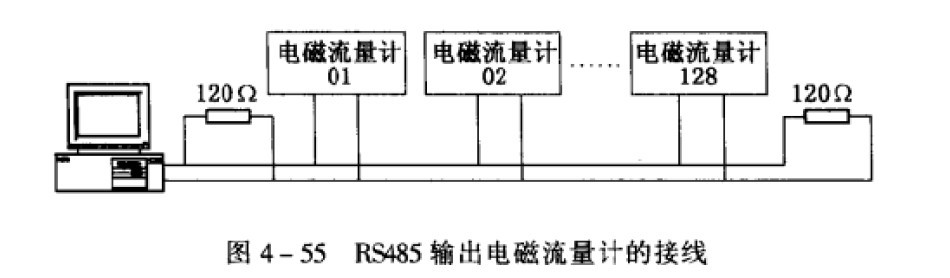

    在RS485組成的網絡中（如圖4- 55所示），傳輸介質是一條總線，電磁流量計通過相應硬件接口接至總線上。采用土從式多機通訊，但只能主機和每個從機之間互相通訊．從機之間是不能互相通訊的。

  2．現場總線
  近年來，自動化技術發展使人們認識到，單純提高生產設備單機自動化水平，并不一定能給整個企業帶來好的效益。因此，企業給自動化技術提出的進一步要求就是將整個工廠作為一個系統實現其自動化，實現企業的最佳經濟效益的目標。所以說自動化技術已經由單機自動化發展到系統自動化。作為工業自動化儀表的現場檢測儀表，通過現場總線，電磁流量計可在工業生產過程中接受流程中流體的流量信息給現場控制和車間管理，并延伸到工廠管理層。因此，帶現場總線輸出的智能轉換器今后會有很大的發展?，F(xiàn)場總線作為一種數字式通信網絡從控制室一直延伸到生產現場，使過去采用點到點式的模擬量信號傳輸變?yōu)槎帱c一線的串行數字式傳輸。在現場總線儀表中，不論是變送器電路，還是轉換器電路，都是數字式的。因而，現場總線型儀表的全數字性使得儀表的結構更加簡單，其分辨力、測量精度、穩定性都高于智能型變送器。
    現場總線( FieldBus)是工J底層設備之問的通信網絡，是計算：機數字通信技術在自動化領域的應用，為車間底層設備信息及生產過程信息集成提供了通信技術平臺：工廠底層應用現場總線技術，實現了全廠信息縱向集成的透明通信，即從管理層到自動化底層的數據存取。
    現場總線通信方式已由國際標準化組織制定r國際標準。標準化確保了同類型總線的互操作性。所謂互操作性是指來自不同廠家的設備可以互相通信，并且可以在多廠家的環境中完成功能的能力?；ゲ僮餍允共煌瑥S家的設備可以互相使用，自由地組成控制系統。凡是符合現場總線國際通信標準的現場總線設備，不論是哪一一個家生產的都可以互相交換信息。這樣，用戶就不必圍繞著某一家儀表公司選擇設備，控制系統構成的自由度大大增加，用戶能夠以最優的性能價格比構成符合自己要求的控制系統。
