圖1是鐘罩式氣體流量標準裝置為計量標準器的燃氣表檢定示意圖。它具有準確度
高、重復性好、操作簡單易學、量傳檢定簡捷、價格低廉、維護費用少等許多優點。配套計
量設備為計時器、測壓儀器、測溫儀器，輔助設備為進氣閥門和出氣閥門、流量設定器及試
驗管道等部件。

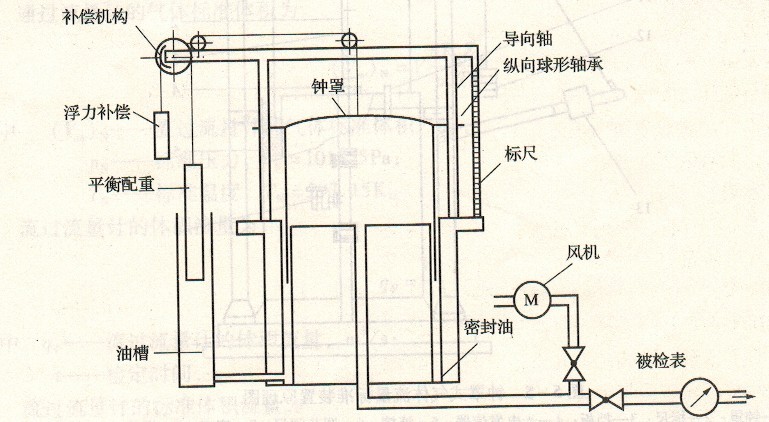

                                                                       圖1  燃氣表檢定示意圖

        鐘罩式氣體流量標準裝置的結構有多種，但主要結構基本相同，只是某個部件或某個環
節上有差異。在這里為了敘述方便，首先介紹一種比較典型的鐘罩式氣體流量標準裝置的結
構和工作原理，然后按照其部件和環節的不同再介紹一些其他種類的鐘罩裝置。
                  如圖2所示，鐘罩是一個倒置著放在液槽內的容器，上部封閉，下部開口。液槽內
放有水或不易揮發的、低黏度的油作為密封液體，此時可動的鐘罩和固定的液槽形成一個容
積可變的密封空腔，使得鐘罩對大氣密閉。裝置上有一根導氣管，一端通到鐘罩的內部，中
間穿過液槽底部和密封液體，一端與試驗管道相連接。試驗管道上裝有閥門和被檢的流量

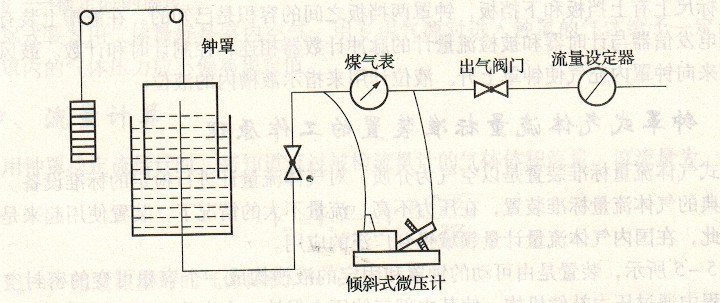

                                                                       圖2     鐘罩式（三罩式）氣體流量標準裝置結構圖

計。為了使鐘罩垂直地上升和下降而不晃動，鐘罩兩邊裝有導向滑輪，兩邊的立柱上裝有導
軌，滑輪沿導軌上下滾動；鐘罩內也有等角分布的三個滑輪，沿導氣管或立柱上下滾動。為
了調節鐘罩內的壓力，在鐘罩上部系一條柔繩，柔繩經過定滑輪，與配重物相連，配重物的
重量是可調的。鐘罩在上升和下降過程中，由于浸沒于液體中的深度在變化，使液體對鐘罩
的浮力產生變化，為了使鐘罩在上升和下降過程中始終保持內壓力不變，用壓力補償機構來
補償浮力的變化。溫度計和壓力計分別測量鐘罩內和被檢流量計處的溫度和壓力。鐘罩上裝
有標尺，標尺上有上擋板和下?lián)醢?，鐘罩兩擋板之間的容積是已知的。在液槽上裝有光電發
信器，光電發信器與計時器和被檢流量計的脈沖計數器相連，控制計時和計數。鼓風機作為
氣源，用來向鐘罩內充氣使鐘罩上升。液位計用來指示液槽內的液位。
  三、鐘罩式氣體流量標準裝置的工作原理
  鐘罩式氣體流量標準裝置是以空氣為介質，對氣體流量計進行檢定的標準設備。它是一
種比較經典的氣體流量標準裝置，在壓力不高、流量不大的情況下，裝置使用起來是比較簡
單的。因此，在國內氣體流量計量領域得到廣泛的應用。
                 如圖3所示，裝置是由可動的鐘罩和固定的液槽構成一個容積可變的密封空腔。鐘
罩下降過程中通過壓力補償機構，使其內部氣體壓力保持一個定值，不隨鐘罩浸入密封液體
中的深度而變化。鐘罩兩擋板之間的容積是固定的，測出兩擋板先后通過光電發信器所經歷
的時間，可計算出瞬時流量。檢定過程中，用圖示中的溫度計和壓力計測量出鐘罩內氣體溫
度θ、表壓力p’和被檢流量計處的氣體溫度Pm、表壓力Pm。由于鐘罩兩擋板之間的體積已預
先通過檢定確定下來（即在20℃和零表壓力下的容積VN），則檢定時鐘罩的容積為

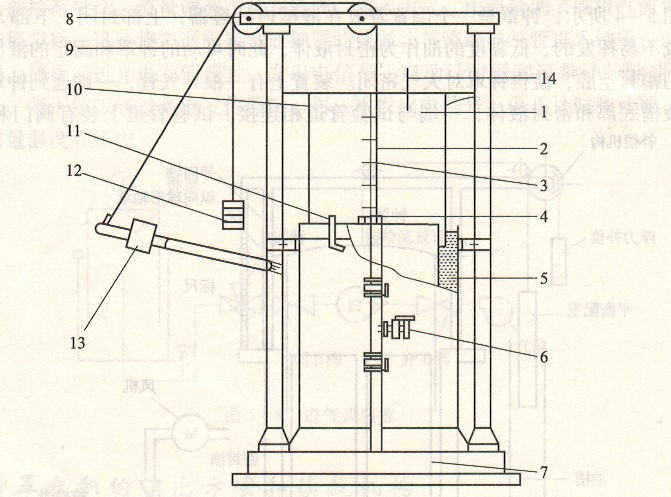

                                                                    圖3      鐘罩式氣體流量標準裝置原理圖
1-鐘罩；2-標尺；3-擋板；4-光電發信器；5-液槽；6-調節閥門；7-底座；8-滑輪；9-導柱
    10-外導輪；11-液位計；12-平衡重錘；13 -壓力補償機構；14 -溫度計（頂部及底部）

  V=Vs[1+(2αΒ+αSC)(θ-20)]
式中v——檢定條件下鐘罩的容積；
    vs ——鐘罩的標準容積；
    aB——鐘罩材料的線膨脹系數；
    asc ——標尺的線膨脹系數；
    θ——檢定時的溫度。
           鐘罩式裝置用氣體最好是室內空氣，用專用氣源對進入鐘罩的氣體給予一定的恒溫時
間。鐘罩內的氣體壓力應不偏離規定值。
